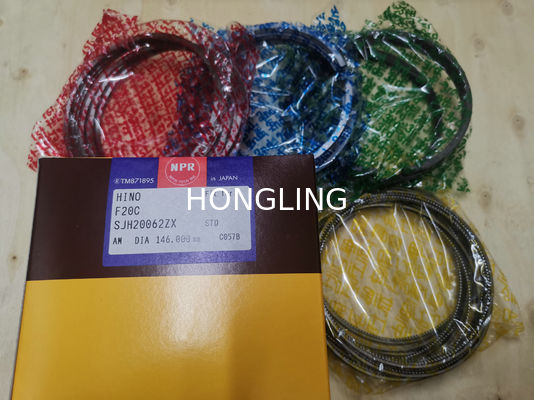

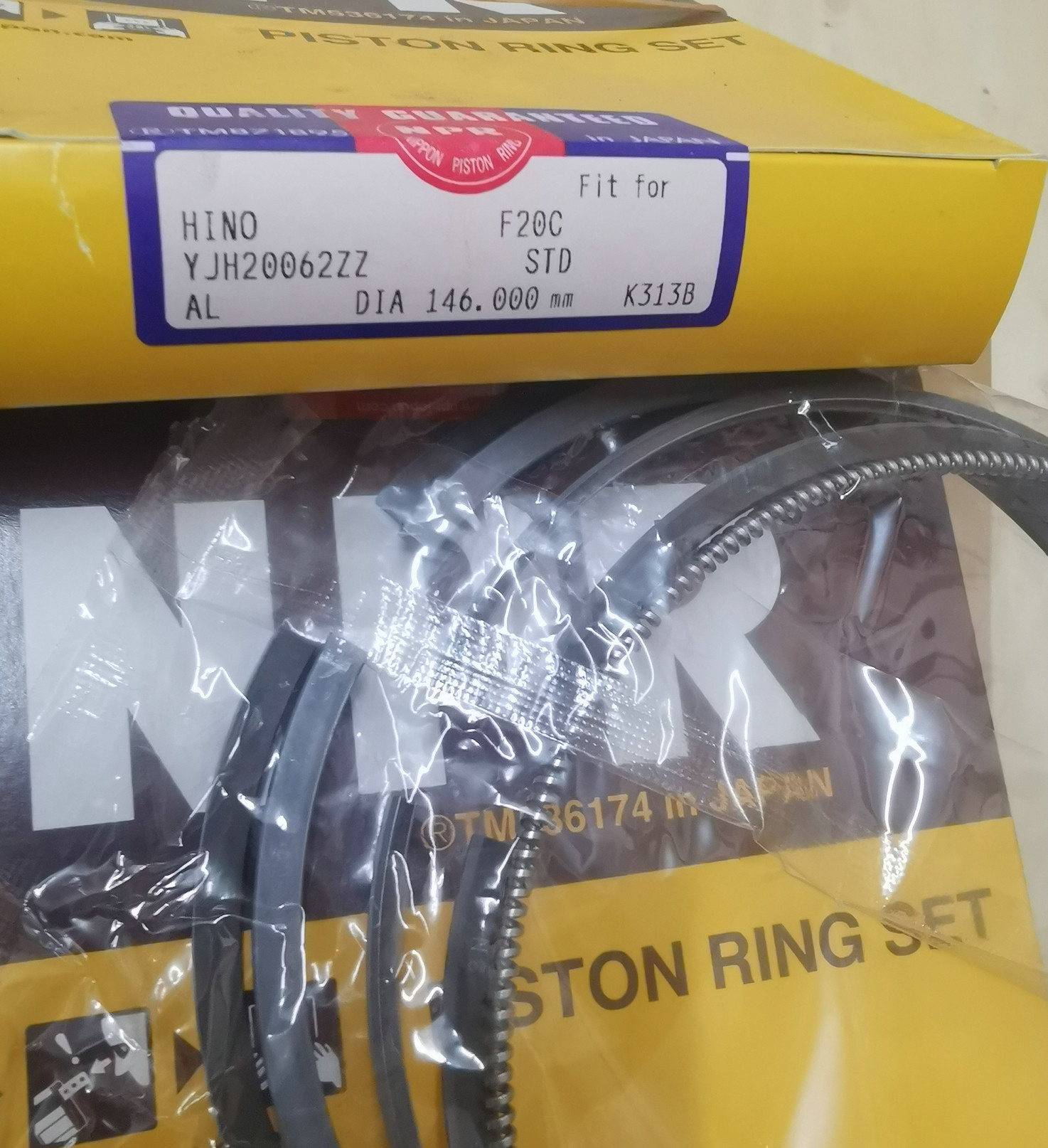

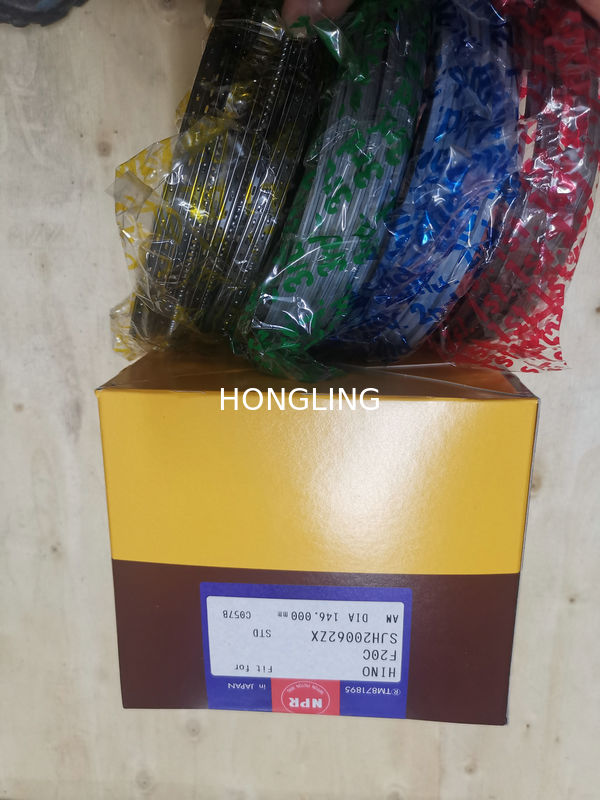

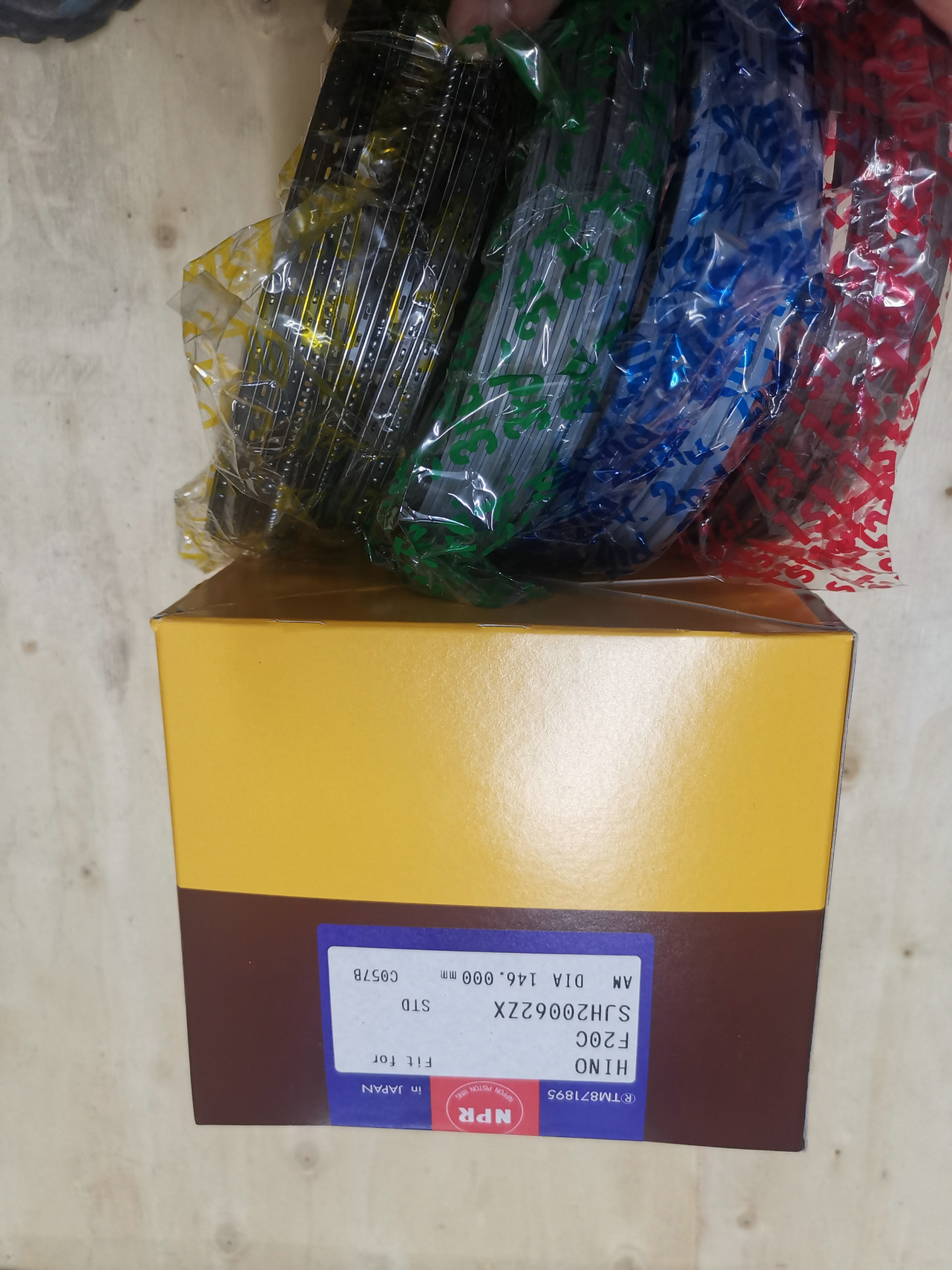

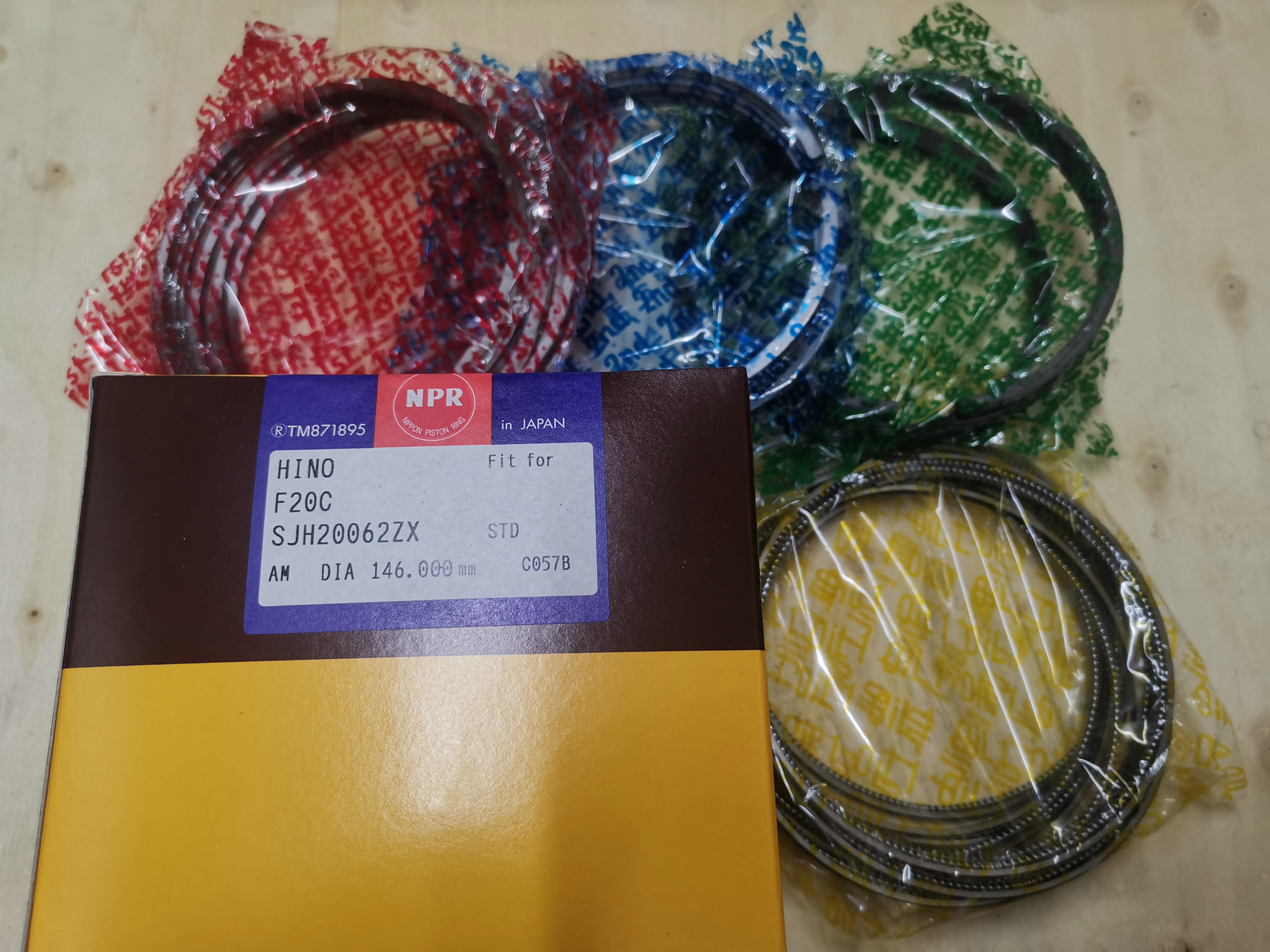

Cincin Piston F20C 13011-2792A 13011-3250A 13019-1710A Untuk Suku Cadang Mesin HINO

“SET RING PISTON NPRInstruksi Pemasangan

I. Pasang ring piston dengan urutan sebagai berikut:

1, alur ring piston yang benar-benar bersih.

2, Pasang kontrol oli - diikuti oleh cincin kompresi dalam urutan menaik, ke dalam alur cincin menggunakan alat cincin.

3, Berhati-hatilah untuk memasang cincin dengan wajah bertanda ke atas dan ke atas dari piston.

II.Konfirmasi bahwa cincin terpasang dengan benar:

1, Pastikan cincin dapat dipindahkan dengan bebas-tanpa macet di alur piston.

2, Pastikan setiap celah ring tidak diposisikan sejajar dengan sumbu atau dorong pin piston

III.Pemasangan piston yang dilengkapi ring :

Selalu gunakan alat instalasi saat memasukkan ke dalam silinder.

Instruksi khusus untuk pemasangan oil ring NPR NIFFLEX

1, Pasang expander cincin oli NIFFLEX ke dalam alur cincin dengan tangan dan pastikan ujung-ujungnya menyatu seperti yang ditunjukkan dalam ilustrasi.

2, Pegang dengan ibu jari Anda pada expander pantatnya berakhir.Pasangkan rel atas ke expander dengan celahnya kira-kira 45° ke kiri, dan rel bawah kira-kira 45° ke kanan ke ujung expander.
